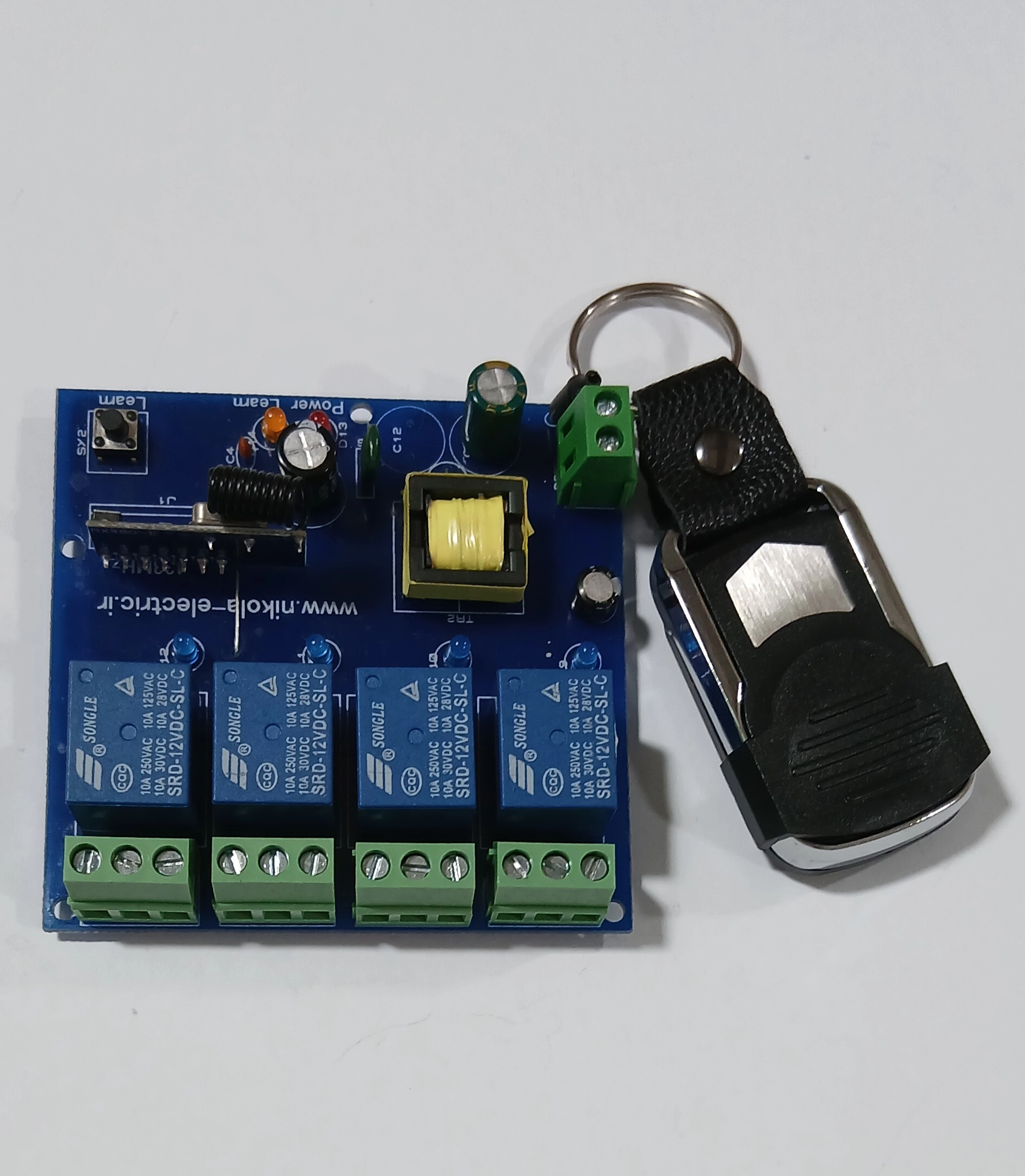

ریموت کنترل چهار کانال ۲۲۰ ولت

راهنمای کار بردی



بعد از اتصال برق 220vAC به ترمینال های دو پین بر روی دستگاه چراغ Power روشن میشود

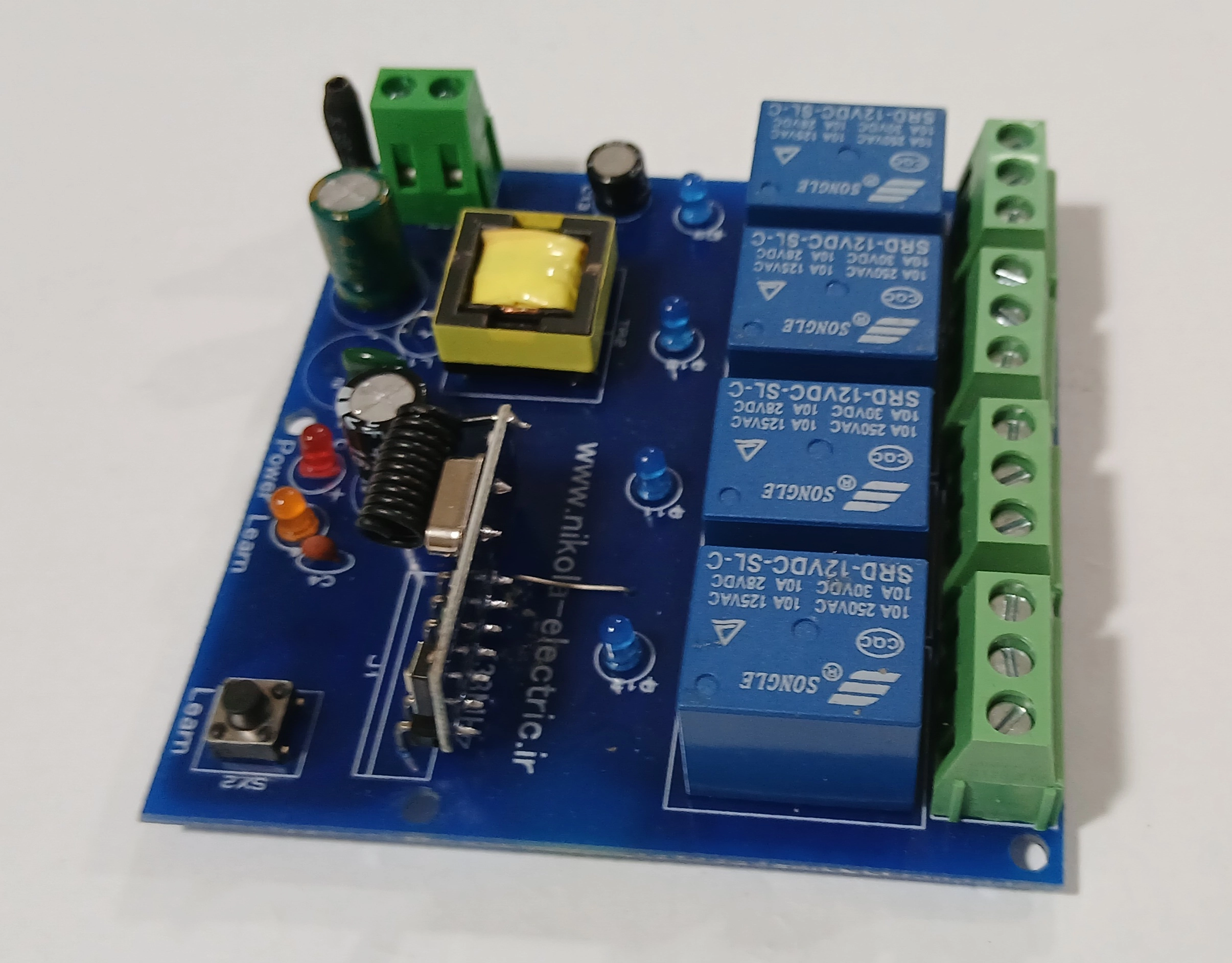

بر روی برد گیرنده دکمه(Learn) ای وجود دارد که توسط آن ریموت به دستگاه به اصطلاح لرن می شود.



آن را فشار داده تا چراغ نارنجی (Learn) روشن شود، سپس یکی از دکمه های ریموت را فشار دهید، led موجود بر روی ماژول چشمک زده و ریموت شناسانده شده است.







1. مود کاری لحظه ای



در صورتی که یک بار کلید را فشار دهید و پس از آن LED نارنجی Learn روشن شده و ریموت را لرن کنید، آن ریموت به صورت لحظه ای کار خواهد کرد



2.مود کاری حافظه دار



در صورتی که دو بار بار کلید Learn را فشار دهید و پس از آن LED نارنجی روشن شده و ریموت را لرن کنید، آن ریموت به صورت حافظه دار کار خواهد کرد.



3. مود کاری الا کلنگی



در صورتی که یک بار کلید Learn را فشار دهید و پس از آن LED نارنجی روشن شده و ریموت را لرن کنید، آن ریموت به صورت الا کلنگی کار خواهد کرد.



4. مود حذف ریموت ها



در صورتی که هشت بار کلید را فشار دهید و پس از چشمک زدن LED نارنجی برد گیرنده ، تمامی ریموت ها از حافظه آن پاک خواهند شد.



5. نکته مهم



چشمک زدن LED نارنجی روی برد نشانگر دریافت دیتا Data است.



در صورت دریافت دیتا Data برد برسی کرده اگر دیتای Data دریافتی مربوط به ریموت های زخیره شده باشد رله ها به خوبی کار می کنند اما اگر دیتا Data دریافتی در سیستم وجود نداشته باشد آن را نادیده می گیرد.
